因为封闭刮刀系统包括刮刀和封墨刀，所以高硬度的异物会随机卡在两个刮刀的下面吗？再次看图4，以网纹辊的顺时针方向旋转为例，上面这个刮刀就是刮墨器，也叫反向刮刀，刮墨效果直接影响印刷质量。下图是一把封墨刀，也叫前刮刀，只起封墨作用，对印刷质量没有影响。

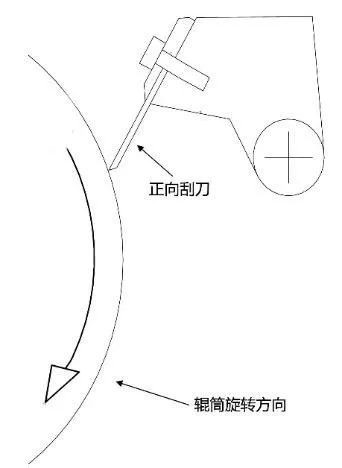

图1正向单刮刀系统

图2逆向单刮刀系统

如图所示，在B和C的位置，由于网纹滚筒是朝离开刮刀的方向转动的，因此这两个位置不可能有异物嵌入。又看看A和D,A处的反刮墨方式也叫“刮刀式”，在机器高速运转时，A处会产生向外的推力，如果有异物偶尔靠近，也会被这种力“推”出去。从旋转方向来看，网纹辊表面有异物时，由高速旋转的网纹辊将异物带到刮刀与网纹辊之间的位置，若不能通过刮刀进入封闭内腔系统，则只能卡在刮刀与网纹辊之间。

基于上述分析，图1中D点是出现网纹辊划伤的关键点。根据行业经验，窄幅标签柔印机、宽幅机组柔印机和涂布复合机用反冲单刮刀系统，很少或几乎不会发生严重的辊道刮痕。而且由于印刷机的结构原理只能采用前单刮刀系统，所以所有的凹印机都很容易出现刀丝，本质上与网纹辊刮刀一致。这就是为什么凹印机的刀架机构增加了左右翻转功能，因为不停地左右移动刮刀，大大减少了刮刀下卡在凹印辊上的异物在固定位置损坏的可能性。正向单刮板系统和反向单刮板系统的示意图见图1和图2。
