SMT德锡膏印刷机刮刀的工艺作用

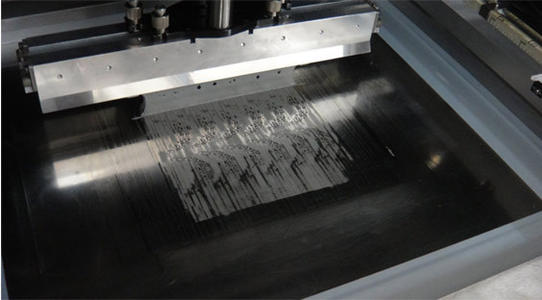

当锡膏刮刀以一定的速率跟角度向前移动时印刷刮刀，对焊膏产生一定的压力，推动焊膏在刮板前滚动，产生将焊膏注入网孔(即模板开口)所需的压力，焊膏的粘性摩擦力使焊膏在刮板与网板交接(模板开口)处形成切变，切变力让焊膏的粘性下降，从而顺利地注入网孔;当刮板离开模板开口时，焊膏的黏度迅速恢复到原始状态就产生了锡膏印刷过程。下面广晟德锡膏印刷机与你们详细分享SMT锡膏印刷机刮刀的工艺作用。

锡膏印刷刮刀材质，刮刀有塑料刮刀和塑胶刮刀等，分别应用于不同的场合。对于塑料刮刀而言印刷刮刀，刀片太软会变型且易将较大模板开孔中的焊膏刮走，尤其是在压力较大情况下更易出现。低于洛氏硬度80的刀片是软刀片，常用的是洛氏硬度85~90的刀片。刮刀刀片与目标的角度越小，刀片的变形量都会越大，这样印刷时才会导致目标与基板能够解除才能让焊膏沉积过量，甚至能够将目标上的焊膏刮干净。如果这一角度过大，则或许能够让焊膏在模板上滚动。刮刀如果不水平的话，其刀片解除模板时，会产生不一致的压力，将总有一边压力不能满足规定使得产生印刷不一致。

橡胶锡膏刮刀，橡胶刮刀的颜色非常细腻，在对其施加一定压力后，刮刀的前部易造成一定的变形。经过实践，我们看到橡胶刮刀随着压力的降低，其变形量增加幅度非常显著，相对应的制件内所印刷的焊盘量也是大幅度减少，线性变化程度相当显著。

锡膏印刷上述情况，焊盘面积与PCB面积越大越显著。在焊膏的滚动中，刮刀会出现前部抬起，如果在焊膏的滚动中抬起刮刀前部，刮刀前部与印刷模板之间将测试间隙，印刷模板上回出现残留焊膏。

金属锡膏刮刀，由于塑料刮刀刀片的变型量相当均匀，随压力差异较小，所以其线性变化非常弱。但塑料刮刀刀片也存在一定的特点，那就是对模版内锡膏填充效果没有橡胶刮刀好。

锡膏印刷刮刀速度，锡膏印刷刮刀速度与刮刀角度为控制压入力的两个基本原因。所谓刮刀速度的最佳设置，就是将焊膏设定为让其在印刷模板上不滑动，而滚动移动的设置。刮刀速度能在10~150mm/s范围内差异，一般为25~50mm/s之间，间距大于0.5mm的QFP为20~30mm/s，超细细管径为10~20mm/s，一为12.7mm/s。值得注意的是，由于塑料刮刀进行较大间距印刷或较大压力印刷时，变形会产生刮坑引起印刷量不足，故橡胶刮刀印刷速度超过金属刮刀，一般接近它的2倍。

如果锡膏刮刀速度过快，相对地焊膏碰撞刮刀前部的速率也较快，所造成力较大。考虑到此时刮刀通过开孔部的时间，即压入焊膏的时间较短，则最后结果是印刷中施加在整个开孔部的压力不变，即焊膏压入开孔部的数量也未变。一般印刷速度低，填充性好，不会产生刮刀后带拖现象。

锡膏印刷压力，施加在刮刀上的力称之为印刷压力，如果此力过大，刮刀前部将变形，并对压入力起重要的刮刀角度造成妨碍。印刷压力一般要与焊膏滚动所造成的压力相似，一般能在2~9kg范围内设置，过大会出现塌心和渗漏缺陷，此外，由于焊膏滚动所造成的力随供给焊膏量的差异而变化，操作人员需在SMT贴片加工印刷过程中不断适当调整最佳值。

目前业界普遍把锡膏印刷刮刀角度、刮刀速度、印刷压力认为是印刷过程中的主要工艺参数，这些参数的设定将直接决定印刷的质量。
